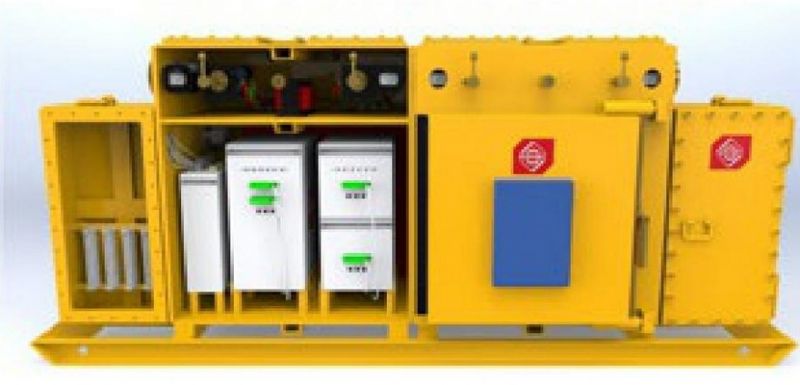

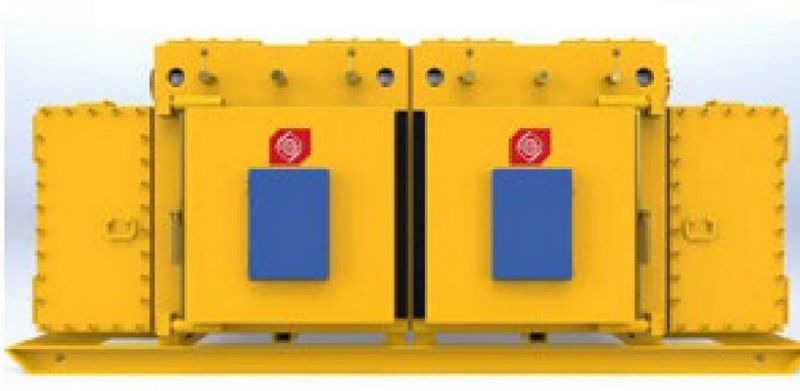

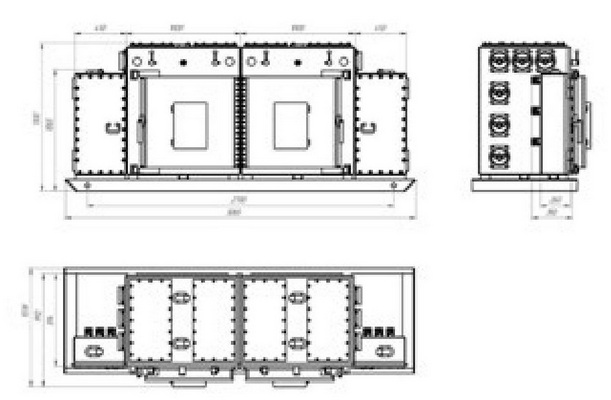

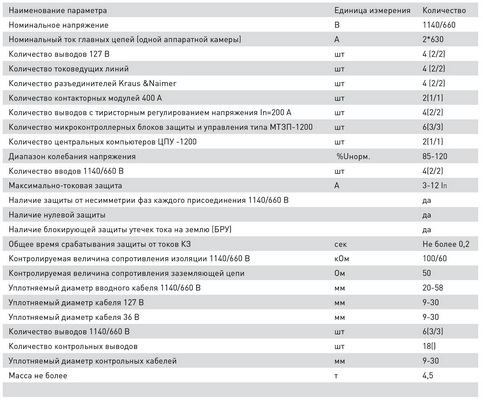

Взрывобезопасная компактная магнитная станция модульного типа КС-02-УХЛ5-УПП

Компактная станция с преобразователем частоты КС.docx

Назначение

Описание

Контакторный модуль

Для питания токоприемников трехфазным переменным током частотой 50 ГЦ, защиты токоприемников и питающих кабелей от токов короткого замыкания и перегрузки, контроля сопротивления изоляции относительно земли.

Для бесконтактного пуска, реверса электродвигателей путем фазового регулирования напряжения на обмотке статора. Благодаря этому можно значительно снизить пусковой ток и ударный момент,
что уменьшает амплитуду колебания напряжения питающей сети при пуске, увеличивает срок службы электродвигателя и механизма. Цифровая система управления УПП содержит ПИД регулятор тока, осуществляющий поддержание тока статора электродвигателя в процессе пуска и остановки двигателя на заданном уровне. Область применения - подземные выработки шахт и рудников, в том числе опасных по газу (метану) и /или угольной пыли.

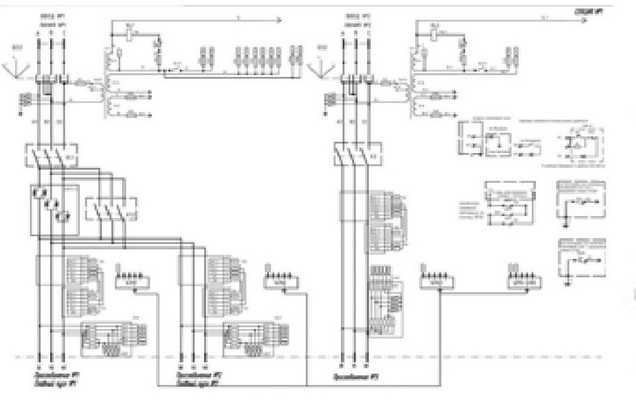

Под крышкой камеры разъединителя размещен блокировочный микровыключатель, который обеспечивает отключение цепей вводного силового кабеля. Через два независимых ввода подается напряжение на два разъединителя. На входе разъединителей установлены вольтметры, показывающие напряжение входящей сети. При включении разъединителя подается напряжение на трансформатор собственных нужд. Он обеспечивает оперативное напряжение для цепей управления. На разъединителе предусмотрено проверочное положение, без подачи напряжения на силовую линию.

Каждое присоединение имеет свой контроллер защиты и управления БЗУ - 1200. Все БЗУ-1200 связаны с центральным компьютером ЦПУ-1200. Центральный компьютер собирает всю информацию (текущие параметры, состояние присоединения и т.д.) и выводит на единый LCD экран. Так же позволяет изменять установки защит, вести коммерческий учет электроэнергии. Каждое присоединение может управляться без центрального компьютера, что обеспечивает работу оборудования при выходе из строя центрального компьютера. Предусмотрена возможность замены модулей с резервной аппаратной камеры. Предусмотрена блокировка дистанционного управления с центрального компьютера, что предотвращает ошибочное включение, при управлении с местного пульта управления. На клемник в камере выводов выведено дистанционное управление, блок-контакты, внешние защиты (для подключения внешних аппаратов защит), вывод сигнала аварии, блокировочные контакты.

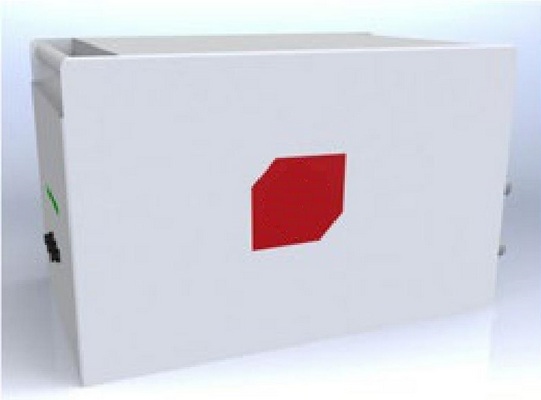

Конструктивно модуль выполнен в металлическом корпусе. С задней стороны расположены силовые контакты, с передней стороны разъем для вторичной коммутации и предохранители для защиты модуля.

В состав модуля входит:

контактор
микроконтроллерный терминал SE-1200
блок высоковольтных резисторов
датчики тока

Габаритные размеры: 300 х 300 х 500. Масса 15 кг.

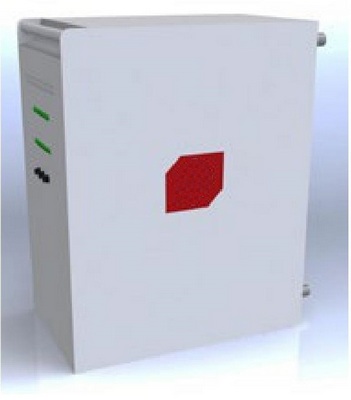

БЗУ-1200 (SE -1200) выполняет функции измерения, защиты, контроля, управления вакуумным контактором,

сигнализации и индикации состояния присоединения в сетях электроснабжения с изолированной

нейтралью.

БЗУ позволяет управлять включением/отключением вакуумного контактора в режиме

местного управления от панели управления, в режиме дистанционного управления от пульта дистанционного управления и от управляющего ПК в режиме телеуправления.

Возможен режим работы БЗУ «Реверсивный блок», в котором производится управление двумя контакторами для обеспечения реверсивного подключения присоединения. БЗУ позволяет независимо разрешать или запрещать управление по каналам от ПТУ (устройство телеуправления), МПУ (пульт

местного управления), ПДУ1 и ПДУ2 (пульты дистанционного управления). БЗУ обеспечивает связь с устройством телеуправления RS485 (Modbus RTU).
